聚乙烯丙(滌)綸高分子復(fù)合防水卷材是選用無紡布和聚乙烯為主要原料，經(jīng)添加化學(xué)助劑改善其性能，將增強保護層、防老化層、防水層和增粘增強層四層片狀材料加工為一體的新型聚乙烯丙(滌)綸復(fù)合防水卷材。屬樹脂類FS2聚乙烯系列高分子復(fù)合防水卷材。是在充分研究現(xiàn)有防水、防滲類卷材產(chǎn)品的基礎(chǔ)上，根據(jù)現(xiàn)代防水工程對防水、防滲材料的要求，采用新技術(shù)、新工藝經(jīng)一次復(fù)合加工制成，產(chǎn)品屬合成高分子卷材。
產(chǎn)品由多層不同材料組成，使其綜合性能顯著提高。特別是該產(chǎn)品設(shè)有防老化層，從而大大提高了產(chǎn)品的使用壽命，可達50年以上。

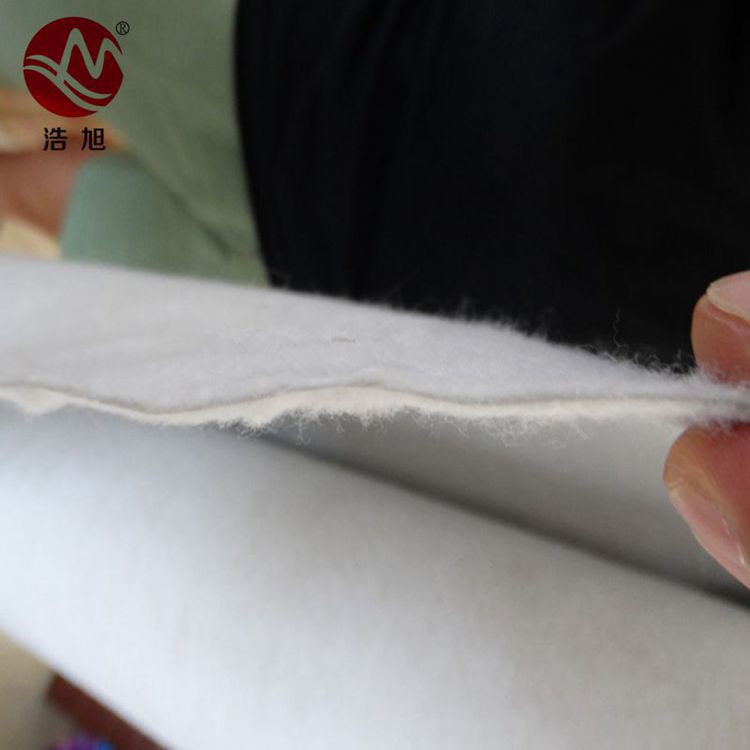

●卷材上下兩表面粗糙，無紡布纖維呈無規(guī)則交叉結(jié)構(gòu)，形成立體網(wǎng)孔狀，多種粘結(jié)劑與其粘結(jié)均可達到較好效果。
●與水泥基層粘結(jié)時，可采用水泥粘結(jié)劑粘結(jié)。水泥粘結(jié)劑可直接進入防水卷材表面的網(wǎng)孔之中，隨水泥固化為一體，故粘結(jié)牢固，耐久性強。
●施工后的防水層表面可直接進行裝飾(如：粘貼瓷磚、地板磚、馬賽克等)。
●對找平層的含水率沒有特殊要求，只要無明水即可施工。
適用于各種屋面、地下室、隧道、等建筑物防水工程；民用與工業(yè)建筑的屋面及地下工程、貯水池、市政、橋梁、地鐵、隧道、水壩等工程防水，尤其適用于耐久性、耐腐蝕性要求高和易變形的重點工程。
工藝流程：清掃基層（找平層）---制備粘接膠---處理復(fù)雜部位---鋪貼卷材---保護層施工
1.基層清理濕潤：將基層表面的灰塵雜物清理干凈，干燥的基面應(yīng)預(yù)先灑水潤濕，但不能有殘留的積水。
配 置粘接膠：聚乙烯醇膠與水泥的比重比為20%時，每公斤水泥加水控制在0.4-------0.43公斤;聚乙烯醇膠與水泥的重量比為10%時，每公斤水 泥加水控制在0.47---0.50公斤.配制時，先把107膠放入制膠容器中，邊攪拌邊加水，加水后攪拌至聚乙烯醇膠全部溶解，再邊攪拌邊加水泥，加完 水泥攪拌至均勻無凝塊無沉淀無泡沫即可使用。
2.復(fù)雜部位處理：防水層施工前，應(yīng)按圖紙要求先做好復(fù)雜部位（屋面的凸出部位雨水口天溝檐口檐口溝；地下防水的陰角陽角穿墻管等）的附加層，復(fù)雜部位的附加層用卷材水泥膠（配比同防水層粘接用膠）或聚氨酯膠處理粘接。
3. 大面卷材鋪貼：屋面防水復(fù)合卷材粘貼方向按GB50207----94第40107條規(guī)定確定，地下防水工程粘貼方向可根據(jù)實際情況自行確定。復(fù)合卷材鋪 貼時，先在鋪貼部位將復(fù)合卷材預(yù)防3至12米（地下工程可預(yù)防2至3米），找正方向后，在中間處固定，將卷材一端卷至固定處粘貼，這端粘接完畢后，再將預(yù) 防的卷材另一端卷回至已粘貼好的后粘貼卷材，同時在卷材上表面用刮板將粘接面排氣壓實，排除多余部分粘接膠。垂直面卷材粘貼要縱向粘貼，自上向下，自下 向上排氣壓實。要求基層與卷材同時涂膠，厚度均約1.0mm。
復(fù)合卷材接縫搭接寬度：長邊接縫為100mm，短邊接縫為120mm。相鄰短邊接縫應(yīng)錯開1m以上，多層施工時，上下層卷材的搭接邊應(yīng)錯開1m以上，多層施工時，上下層卷材的搭接邊應(yīng)錯開1/3幅寬以上。
4.保護層施工：卷材外露時，為防止意外損壞和紫外線照射，需加保護層延長復(fù)合卷材使用壽命。保護方式以水泥材料為主，上人屋面和耐久性建筑用1:2.5水泥砂漿抹20mm厚，非上人屋面和耐久性建筑可采用水泥膠涂刷兩道約1.0mm厚。
|
